COLD FORMING MATERIALS

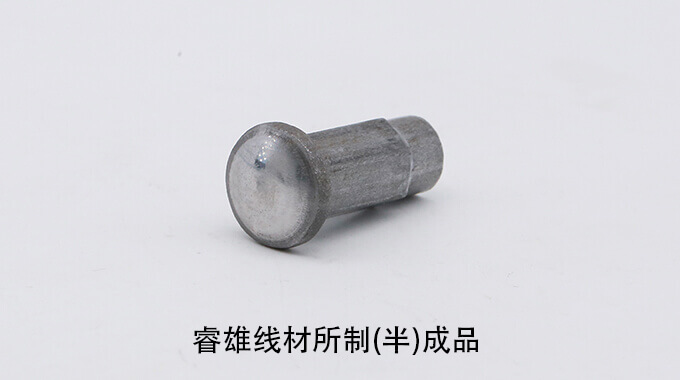

ML06Al alambre de partida en frío

MATERIALSENGINEERINGCREATION GROUP

Centro de productos / Estándar nacional GB / GB/T 5953.2

ML06Al alambre de partida en frío

Diámetro del alambre: 0.40-46mm

Resistencia a la tracción: Consulte la página de parámetros técnicos

Product Detail Technical Information Inspection Packaging

Shanghai Creation GroupCo., Ltd. es una empresa nacional de referencia para alambrón de encabezado en frío. La dirección de producción tiene un promedio de más de 15 años de experiencia en la industria. La mayoría de los clientes cooperativos son proveedores de primer nivel de empresas automotrices globales, y todas las materias primas provienen de plantas de acero nacionales reconocidas. Todos los pedidos de producción son 100% rastreables.

Condiciones técnicas de entrega

: Esferoidizado en frío, recocido y tirado ligero-SALD

: Recocido, esferoidizado, recocido en frío, recocido en estado de luz ligera (recocido en frío)- ASALD;

Calidad de la superficie

- : La superficie del alambre es continuamente lisa

- : Sin costuras, superposición, hoyos, rasguños y cicatrices de tracción

- : Sin óxido

Industria de aplicaciones

- : Industria automotriz

- : Industria de materiales de construcción

- : Industria de maquinaria y equipo

- : Otras industrias

Case Study

Products & Service

Alambrón

Decapado y fosfatado

Trefilado en frío

Recocido de globulización

Inspección

Producto terminado

1. Composición química

Tabla 1-Composición química, fracción de masa %

N.º	统一数字代号	Grado de acero	Composición química (fracción en masa) /%
N.º	统一数字代号	Grado de acero	C	Si	Mn	P	S	Alta
1	U40048	ML04Al	≤0.06	≤0.10	0.20〜0.40	≤0.035	≤0.035	≥0.020
2	U40068	ML06Al	≤0.08	≤0.10	0.30〜0.60	≤0.035	≤0.035	≥0.020
3	U40088	ML08Al	0.05〜0.10	≤0.10	0.30〜0.60	≤0.035	≤0.035	≥0.020
4	U40108	ML10Al	0.08〜0.13	≤0.10	0.30〜0.60	≤0.035	≤0.035	≥0.020
5	U40102	ML10	0.08〜0.13	0.10〜0.30	0.30〜0.60	≤0.035	≤0.035	-
6	U40128	ML12Al	0.10〜0.15	≤0.10	0.30〜0.60	≤0.035	≤0.035	≥0.020
7	U40122	ML12	0.10〜0.15	0.10〜0.30	0.30〜0.60	≤0.035	≤0.035	-
8	U40158	ML15Al	0.13〜0.18	≤0.10	0.30〜0.60	≤0.035	≤0.035	≥0.020
9	U40152	ML15	0.13-0.18	0.10〜0.30	0.30〜0.60	≤0.035	≤0.035	-
10	U40208	ML20Al	0.18〜0.23	≤0.10	0.30〜0.60	≤0.035	≤0.035	≥0.020
11	U40202	ML20	0.18〜0.23	0.10〜0.30	0.30〜0.60	≤0.035	≤0.035	-
当测定酸溶铝AL时，Al≥0.015%。

Cuando se midió aluminio ácido AL, Al ≥ 0,015%.

2. Propiedades mecánicas

Tabla 2 Resistencia a la tracción, contracción de la sección transversal y dureza del alambre de acero de proceso HD

2.1 La resistencia a la tracción y la contracción de la sección transversal del alambre de acero de muelle frío producido por el proceso HD deben cumplir con los requisitos de la Tabla 2.

Grado de acero ^a	Diámetro nominal del alambre d/ mm	Resistencia a la tracción Rm/ (N/mm²)	Reducción de área Z/ %	Dureza Rockwell ^b/ HRB
ML04Al ML08Al ML10Al	≤3.00	≥460	≥50	一
	>3.00~4.00	≥360	≥50	一
	>4.00~5.00	≥330	≥50	一
	>5.00〜25. 00	≥280	≥50	<85
ML15Al ML15	≤3.00	≥590	≥50	一
	>3.00~4.00	≥490	≥50	一
	>4.00~5.00	≥420	≥50	一
	>5.00~25.00	≥400	≥50	<89
ML18MnAl ML20Al ML20 ML22MnAl	≤3.00	≥850	≥35	一
	>3.00〜4.00	≥690	≥40	—
	>4.00〜5.00	≥570	≥45	一
	>5.00〜25.00	≥480	≥45	<97
注：钢丝公称直径大于20 mm时，断面收缩率可以降低5%。
a Como referencia para la composición química del grado, véase GB/T 6478。 b Los valores de dureza son solo de referencia 。

Tabla 3 Resistencia a la tracción, contracción de la sección y dureza del alambre de acero del proceso SALD

2.2 La resistencia a la tracción y la contracción de la sección transversal del alambre de acero de muelle frío producido por el proceso SALD deben cumplir con los requisitos de la Tabla 3.

Grado de acero ^a	Resistencia a la tracción Rm/ (N/mm²)	Reducción de área Z/ %	Dureza Rockwell ^b HRB
ML04Al ML08Al ML10Al	300〜450	>70	<76
ML15Al ML15	340〜500	>65	<81
ML18Mn ML20Al ML20 ML22Mn	450〜570	>65	<90
注：钢丝公称直径大于20 mm时，断面收缩率可以降低5%。
a Como referencia para la composición química del grado, véase GB/T 6478。 b Los valores de dureza son solo de referencia 。

Nota: Cuando el diámetro nominal del alambre de acero es superior a 20mm, la contracción de la sección se puede reducir en un 5%.
La composición química de la marca a puede referirse a GB/T 6478.
b El valor de dureza es solo para referencia.
2.3 Las propiedades mecánicas del alambre de acero con un diámetro nominal superior a 25,00mm se determinan mediante negociación entre la oferta y la demanda.
2.4 Las propiedades mecánicas de los alambres de acero que no figuran en la tabla se determinan mediante negociación entre la oferta y la demanda.
2.5 Forjado superior
Alambre de acero de muelle frío producido por el proceso HD, la muestra de alambre de acero pasa por el muelle frío hasta la mitad de la altura original de la muestra, y no debe haber grietas ni grietas; el alambre de acero de muelle frío producido por el proceso SALD, la muestra de alambre de acero pasa el muelle frío hasta un tercio de la altura original de la muestra, no debe haber grietas o grietas; alambre de acero con un diámetro ≤ 5.0mm, no se realiza la prueba de forjado superior.

3. Microorganización

Tabla 4 Rango de profundidad permitido para la capa de descarburación

	Tabla 4 – Intervalo admisible de profundidad de descarburación	Unidad mm
Diámetro nominal del alambre /d	Profundidad de descarburación completa	Profundidad total de descarburación
<10. 00	≤0. 02	≤0. 01 d
≥10.00—15.00	≤0. 02	≤0. 15
≥15.00〜25. 00	≤0. 03	≤0. 20
Nota: Para diámetros nominales del alambre superiores a 25.00 mm, el intervalo admisible de profundidad de descarburación se acordará entre proveedor y comprador.

6.1 Microestructura
Para el alambre de acero producido por el proceso SALD, la microestructura debe ser esférica; el nivel de esférica es negociado por el lado de la oferta y la demanda, y el nivel de esférica se evalúa de acuerdo con las regulaciones de JB/T 5074; el método de inspección de la capa de descarbonización es determinado por El lado de la oferta y la demanda negocia y determina.
6.2 Profundidad de la capa de descarburación
El alambre de acero producido mediante el proceso SALD debe inspeccionarse para la capa de descarburación. La profundidad de la capa de descarburación completa en un lado del alambre y el rango permitido de la profundidad total de la capa de descarburación (capa de transición de ferrita) deben cumplir con la Tabla 4 El método de inspección de la capa de descarburación se determina mediante negociación entre el proveedor y el proveedor. 6.3 Aumento de carbono El alambre de acero producido por el proceso SALD no permite el aumento de carbono en la superficie del alambre de acero; si el proveedor puede garantizar, no se puede inspeccionar.

4. Tabla de comparación de grados de acero en frío sin tratamiento térmico y grados nacionales y extranjeros La tabla de comparación de grados se muestra en la Tabla B.1

Tabla B.1 Tabla de comparación de grados de acero frío sin tratamiento térmico y grados nacionales y extranjeros Tabla de comparación de grados

统一数字代号	Esta norma	GB/T 6478-2001	ISO 4954:1993	EN 10263-2:2001	JIS G3507-1:2010	ASTM A29/A29M-12
U40048	ML04Al	ML04Al	CC4A	C4C	-	1005
U40068	ML06Al	-	-	-	SWRCH6A	1006
U40088	ML08Al	ML08Al	CC8A	C8C	SWRCH8A	1008
U40108	ML10Al	ML10Al	CC11A	C10C	SWRCH10A	1010
U40102	ML10	-	CCUA	C10C	SWRCH10K	1010
U40128	ML12Al	-	-	-	SWRCH12A	1012
U40122	ML12	-	-	-	SWRCH12K	1012
U40158	ML15Al	ML15Al	CC15A	C15C	SWRCH15A	1015
U40152	ML15	ML15	CC15K	C15C	SWRCH15K	1015
U40208	ML20Al	ML20Al	CC21A	C20C	SWRCH20A	1020
U40202	ML20	ML20	CC21K	C20C	SWRCH20K	1020
