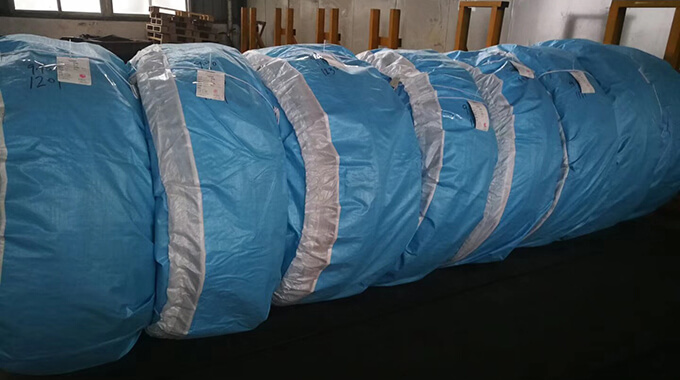

Alambre de acero para estampación en frío SWCH18A

MATERIALSENGINEERINGCREATION GROUP

Centro de productos / Estándar JIS / JIS G3507

Alambre de acero para estampación en frío SWCH18A

Diámetro del alambre: 0,40-46mm

Resistencia a la tracción: Consulte la página de información técnica

Product Detail Technical Information Inspection Packaging

Shanghai Creation GroupEs China. Es una empresa de referencia que tiene 20 años de experiencia en una empresa que se centra en los alambres de acero de calidad de encabezado frío en todo el equipo de gestión. Tenemos una buena relación con muchos proveedores de la grada uno en la industria del automóvil y todo el alambre de alambre es suministrado por las acerías de la marca. Todos los pedidos son 100% rastreables.

Condiciones técnicas de entrega

D Proceso:

Proceso de DA:

Calidad de la superficie

- : Continuo, liso

- : Sin puntadas, sin superposición, baches, arañazos, sin marcas de extensión

- : Sin óxido

Industria aplicada

- : Industria Automotriz

- : Construcción

- : Industria de maquinaria y equipos

- : Otras Industrias

Estudio de caso

Products & Service

Alambrón

Decapado y fosfatado

Trefilado en frío

Recocido de globulización

Inspección

Productos terminados

1. Composición química

Tabla 1-Ingredientes químicos, unidades %

Grado de acero	C	Si	Mn	P	S	Al	Clasificación
SWRCH 6R SWRCH 8R SWRCH10R SWRCH12R SWRCH15R SWRCH17R	≤0.08 ≤0.10 0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.15 ~ 0.20	– – – – – –	≤0.60 ≤0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60	≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040	≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040	– – – – – –	Acero equivalente al efervescente
SWRCH 6A SWRCH 8A SWRCH10A SWRCH12A SWRCH15A SWRCH16A SWRCH18A SWRCH19A SWRCH20A SWRCH22A SWRCH25A	≤0.08 ≤0.10 0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.13 ~ 0.18 0.15 ~ 0.20 0.15 ~ 0.20 0.18 ~ 0.23 0.18 ~ 0.23 0.22 ~ 0.28	≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10	≤0.60 ≤0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.60 ~ 0.90 0.60 ~ 0.90 0.70 ~ 1.00 0.30 ~ 0.60 0.70 ~ 1.00 0.30 ~ 0.60	≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030	≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035	≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02	Acero calmado con aluminio
SWRCH10K SWRCH12K SWRCH15K SWRCH16K SWRCH17K SWRCH18K SWRCH20K SWRCH22K SWRCH24K SWRCH25K SWRCH27K SWRCH30K SWRCH33K SWRCH35K SWRCH38K SWRCH40K SWRCH41K SWRCH43K SWRCH45K SWRCH48K SWRCH50K	0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.13 ~ 0.18 0.15 ~ 0.20 0.15 ~ 0.20 0.18 ~ 0.23 0.18 ~ 0.23 0.19 ~ 0.25 0.22 ~ 0.28 0.22 ~ 0.29 0.27 ~ 0.33 0.30 ~ 0.36 0.32 ~ 0.38 0.35 ~ 0.41 0.37 ~ 0.43 0.36 ~ 0.44 0.40 ~ 0.46 0.42 ~ 0.48 0.45 ~ 0.51 0.47 ~ 0.53	0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35	0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.60 ~ 0.90 0.30 ~ 0.60 0.60 ~ 0.90 0.30 ~ 0.60 0.70 ~ 1.00 1.35 ~ 1.65 0.30 ~ 0.60 1.20 ~ 1.50 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 1.35 ~ 1.65 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90	≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030	≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035	– – – – – – – – – – – – – – – – – – – – –	Acero calmado

Todos los tipos de acero en esta tabla no deben exceder 0.30% Cu, 0.20% Ni y 0.20% Cr.

2. propiedades mecánicas de la línea

Tabla 2 Propiedades mecánicas de líneas por proceso D

Grado de acero	Grupo de diámetro del alambre mm	Resistencia a la tracción N/mm²	Reducción de área %	Dureza (Referencia) HRB
SWCH6R SWCH8R SWCH10R SWCH6A SWCH8A SWCH10A	≤3	≥540	-	-
	>3~4	≥440	≥45
	>4~5	≥390
	>5	≥340		≤85
SWCH12R SWCH15R SWCH12A SWCH15A SWCH10K SWCH12K	≤3	≥590	-	-
	>3~4	≥490	≥45
	>4~5	≥410
	>5	≥360		≤90
SWCH17R SWCH16A SWCH18A SWCH20A SWCH15K	≤3	≥690	-	-
	>3~4	≥590	≥45
	>4~5	≥490
	>5	≥410		≤92
SWCH19A SWCH16K SWCH17K SWCH18K SWCH20K	>3~4	≥640		-
	>4~5	≥540		-
	>5~30	≥440		≤95
SWCH22A SWCH22A SWCH25A SWCH25A	>3~4	≥690		-
	>4~5	≥570		-
	>5	≥470		≤98

Observaciones En el caso de 1 diámetro de alambre de 20 mm o más, el diafragma es un valor reducido en 5 del valor de la Tabla 2. Además, para 3 mm o menos, el diafragma no se especifica. 2 N/mm2 = 1MPa

Tabla 3 Propiedades mecánicas de las líneas por proceso DA

Grado de acero	Resistencia a la tracción N/mm²	Reducción de área %	Dureza (Referencia) HRB
SWCH6R SWCH8R SWCH10R SWCH6A SWCH8A SWCH10A	≥290	≥55	≤80
SWCH12R SWCH15R SWCH12A SWCH15A SWCH10K SWCH12K	≥340		≤83
SWCH17R SWCH16A SWCH18A SWCH20A SWCH15K	≥370		≤85
SWCH19A SWCH16K SWCH17K SWCH18K SWCH20K	≥410		≤86
SWCH22A SWCH22K SWCH25A SWCH25K	≥440		≤88
SWCH24K SWCH27K	≥470		≤92
SWCH30K SWCH33K SWCH35K	≥620		≤92
SWCH38K SWCH40K SWCH43K	≥670		≤94
SWCH41K SWCH45K SWCH48K SWCH50K	≥710		≤97

La línea utilizada para el producto a tratar térmicamente, que es de tipo SWCH6R a SWCH27K, puede tener el límite inferior de la resistencia a la tracción inferior al valor en la Tabla 3 según el acuerdo entre las partes receptoras. 2. Cuando el diámetro del cable es de 20 mm o más, la abertura se reduce en 5 del valor de la Tabla 3. Para 3 mm o menos, el diafragma no está definido. 3 1N/mm2 = 1MPa

3. profundidad de la carbón-decalination

Tabla 4 Límites permisibles de profundidad de decalinación promedio

Unidad mm
Diámetro del alambre	Profundidad de descarburación ferrítica	Profundidad total de descarburación
≤15	≤0.02	≤0.15
>15~25	≤0.03	≤0.20
>25~32	≤0.04	≤0.25

En el caso de la línea entre la profundidad de descarburación SWCH30K y SWCH50K y la designación del ordenante, se realiza la prueba de 10.3.1, y el límite permitido de la profundidad de descarburación promedio está de acuerdo con la Tabla 4. Sin embargo, Una línea con un diámetro de más de 32 mm está sujeta a un acuerdo entre las partes receptoras.

4. asignación de diámetro de alambre y desviación diferencial

Tabla 5 Asignación de diámetro de alambre y diferencia de diferencia

Diámetro del alambre	Tolerancia	Ovalidad
≤ 3	0-0.025	≤ 0.013
Más de 3 y hasta 6 inclusive	0-0.030	≤ 0.015
Más de 6 y hasta 10 inclusive	0-0.036	≤ 0.018
Más de 10 y hasta 18 inclusive	0-0.043	≤ 0.022
Más de 18 y hasta 30 inclusive	0-0.070	≤ 0.035
Más de 30 y hasta 40 inclusive	0-0.100	≤ 0.050
Más de 40 y hasta 50 inclusive	0-0.150	≤ 0.070

Nota (4) La diferencia de desviación se refiere a la diferencia entre el valor máximo y el valor mínimo del diámetro en la misma sección transversal de la línea.
