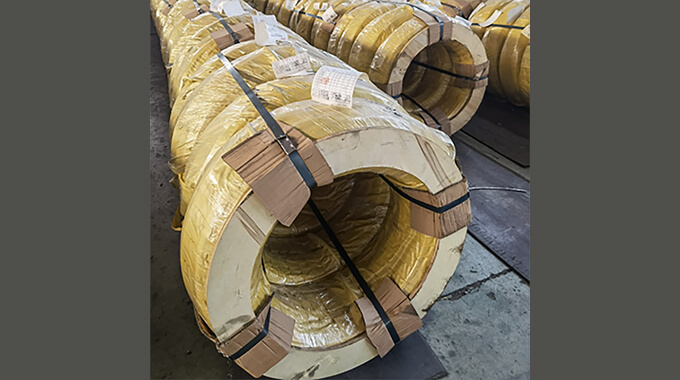

Alambre de acero para estampación en frío SWCHB323

MATERIALSENGINEERINGCREATION GROUP

Centro de productos / Estándar de JIS / JIS G3508

Alambre de acero para estampación en frío SWCHB323

Diámetro del alambre: 0,40-46mm

Resistencia a la tracción: Consulte la página de información técnica

Product Detail Technical Information Inspection Packaging

Shanghai Creation GroupEs China. Es una empresa de referencia que tiene 20 años de experiencia en una empresa que se centra en los alambres de acero de calidad de encabezado frío en todo el equipo de gestión. Tenemos una buena relación con muchos proveedores de la grada uno en la industria del automóvil y todo el alambre de alambre es suministrado por las acerías de la marca. Todos los pedidos son 100% rastreables.

Condiciones técnicas de entrega

Proceso de DA:

Calidad de la superficie

- : Continuo, liso

- : Sin puntadas, sin superposición, baches, arañazos, sin marcas de extensión

- : Sin óxido

Industria aplicada

- : Industria Automotriz

- : Construcción

- : Industria de maquinaria y equipos

- : Otras Industrias

Estudio de caso

Products & Service

Alambrón

Decapado y fosfatado

Trefilado en frío

Recocido de globulización

Inspección

Productos terminados

1. Composición química

Tabla 1-Ingredientes químicos, unidades %

		Tabla 1 – Composición química
						Unidad %
Grado de acero	C	Si a）	Mn	P	S	B b）
SWRCHB223	0.20-0.26	0.10-0.35	0.60-0.90	≤0.030	≤0.030	≥0.0008
SWRCHB237	0.34-0.40	0.10-0.35	0.60-0.90	≤0.030	≤0.030	≥0.0008
SWRCHB320	0.17-0.23	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB323	0.20-0.26	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB331	0.28-0.34	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB334	0.31-0.37	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB420	0.17-0.23	0.10-0.35	0.80-1.10	≤0.030	≤0.030	≥0.0008
SWRCHB526	0.23-0.29	0.10-0.35	0.90-1.20	≤0.030	≤0.030	≥0.0008
SWRCHB620	0.17-0.23	0.10-0.35	1.10-1.40	≤0.030	≤0.030	≥0.0008
SWRCHB623	0.20-0.26	0.10-0.35	1.10-1.40	≤0.030	≤0.030	≥0.0008
SWRCHB726	0.23-0.29	0.10-0.35	1.20-1.50	≤0.030	≤0.030	≥0.0008
SWRCHB734	0.31-0.37	0.10-0.35	1.20-1.50	≤0.030	≤0.030	≥0.0008

Todos los tipos de acero en esta tabla no deben exceder 0.30% Cu, 0.20% Ni y 0.20% Cr. Nota a) El valor límite inferior de Si se puede establecer a un valor de menos de 0,10% por acuerdo entre las partes receptoras. B) El contenido de B puede ser 0.000 5% o más dependiendo del acuerdo entre las partes receptoras.

2. Inchance

Tabla 3 Distancia y dureza desde el extremo de cocción

Grado de acero	Distancia desde el extremo templado mm																Temperatura de tratamiento térmico ℃
Grado de acero	Dureza HRC	1.5	3	5	7	9	11	13	15	20	25	30	35	40	45	50	Normalizado	Temple
SWRCHB223	Límite superior / Límite inferior	50 42	49 40	48 22	46 20	41 –	32 –	24 –	21 –	– –	– –	– –	– –	– –	– –	– –	900	875
SWRCHB237	Límite superior / Límite inferior	58 50	58 47	57 37	55 26	52 21	46 –	38 –	32 –	26 –	24 –	23 –	21 –	– –	– –	– –	870	845
SWRCHB320	Límite superior / Límite inferior	48 40	47 39	46 33	44 21	39 –	31 –	26 –	23 –	– –	– –	– –	– –	– –	– –	– –	925	925
SWRCHB323	Límite superior / Límite inferior	50 42	49 41	48 34	46 20	42 –	33 –	27 –	23 –	– –	– –	– –	– –	– –	– –	– –	900	870
SWRCHB331	Límite superior / Límite inferior	54 46	53 45	52 39	51 23	48 –	36 –	29 –	25 –	20 –	– –	– –	– –	– –	– –	– –	900	870
SWRCHB334	Límite superior / Límite inferior	57 49	56 48	55 45	54 30	51 21	47 –	39 –	31 –	24 –	22 –	– –	– –	– –	– –	– –	870	845
SWRCHB420	Límite superior / Límite inferior	48 40	48 38	47 32	45 22	41 –	35 –	30 –	27 –	22 –	– –	– –	– –	– –	– –	– –	925	925
SWRCHB526	Límite superior / Límite inferior	52 44	52 43	51 40	50 28	48 21	45 –	41 –	33 –	23 –	– –	– –	– –	– –	– –	– –	900	870
SWRCHB620	Límite superior / Límite inferior	48 40	48 39	48 37	47 30	46 22	44 –	40 –	36 –	29 –	25 –	21 –	– –	– –	– –	– –	925	925
SWRCHB623	Límite superior / Límite inferior	50 42	50 41	49 39	48 35	48 27	46 20	44 –	41 –	30 –	22 –	– –	– –	– –	– –	– –	900	870
SWRCHB726	Límite superior / Límite inferior	52 44	52 43	52 42	51 40	50 34	49 27	48 23	45 20	36 –	27 –	23 –	20 –	– –	– –	– –	900	870
SWRCHB734	Límite superior / Límite inferior	57 49	56 48	56 47	55 45	55 43	54 37	53 31	51 26	43 20	33 –	28 –	25 –	22 –	20 –	– –	870	845

3. propiedades mecánicas de la línea

Tabla 4 Propiedades mecánicas de las líneas por el proceso D

Propiedades mecánicas del alambrón del proceso D
Grado de acero	Resistencia a la tracción N/mm2	Reducción de área %	Dureza HRB
SWCHB 223	≤750	≥45	≤100
SWCHB 320
SWCHB 323
SWCHB 420
SWCHB 526
SWCHB 620

Observaciones En el caso de 1 diámetro de alambre de 20 mm o más, el diafragma es un valor reducido en 5 del valor de la Tabla 2. Además, para 3 mm o menos, el diafragma no se especifica. 2 N/mm2 = 1MPa

Tabla 5 Propiedades mecánicas de líneas por proceso DA

Propiedades mecánicas del alambrón del proceso DA
Grado de acero	Resistencia a la tracción N/mm2	Reducción de área %	Dureza (Referencia) HRB
SWCHB 223	≤610	≥55	≤93
SWCHB 237	≤670		≤96
SWCHB 320	≤600		≤92
SWCHB 323	≤610		≤93
SWCHB 331	≤630		≤94
SWCHB 334	≤650		≤95
SWCHB 420	≤600		≤92
SWCHB 526	≤650		≤95
SWCHB 620	≤630		≤94
SWCHB 623	≤640		≤95
SWCHB 726	≤650		≤95
SWCHB 734	≤680		≤97

Formación 4. De-carbon profunda

Cuadro 6 Profundidad media de decalinación límites admisibles

Profundidad media de descarburación
Diámetro del alambre （mm）	Profundidad de descarburación ferrítica	Profundidad total de descarburación
≤15	＜0.02	＜0.15
15＜d≤25	＜0.03	＜0.20
25＜d≤32	＜0.04	＜0.25

En el caso de la línea entre la profundidad de descarburación SWCH30K y SWCH50K y la designación del ordenante, se realiza el ensayo de 10.3.1, y el límite permitido de la profundidad media de descarburación está de acuerdo con el cuadro 4. Sin embargo, para una línea que tenga un diámetro de más de 32mm, De acuerdo con el acuerdo entre las partes receptoras.

5. asignación de diámetro de alambre y desviación diferencial

Tabla 7 Asignación de diámetro de alambre y diferencia de diferencia

Tabla 7 – Tolerancia de diámetro del alambre y desviación
		Unidad mm
Diámetro del alambre	Tolerancia	Ovalidad
≤3	0-0.025	0.013
3<d≤6	0-0.030	0.013
6<d≤10	0-0.036	0.013
10<d≤18	0-0.043	0.013
18<d≤30	0-0.070	0.013
30<d≤40	0-0.100	0.013
40<d≤50	0-0.150	0.013

Nota (3) La diferencia de desviación se refiere a la diferencia entre el valor máximo y el valor mínimo del diámetro en la misma sección transversal de la línea.
